產品簡介：

JL5006智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。

JL5006光數字繼電保護測試儀基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。

產品特性：

◆ 支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；

◆ 具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；

◆ 可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試；

◆ 具備報文記錄和分析功能，為現場故障診斷提供快捷幫助；

◆ 支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；

◆ 支持虛端子圖形化顯示功能，數據流向清晰明了；

◆ 支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；

◆ 支持故障仿真和PCAP、COMTRADE格式數據回放功能；

◆ 具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；

◆ 具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；

◆ 支持同時輸出8路授時信號；

◆ 具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；

◆ 開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；

◆ 支持單纖發送、單纖接收；

◆ 配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；

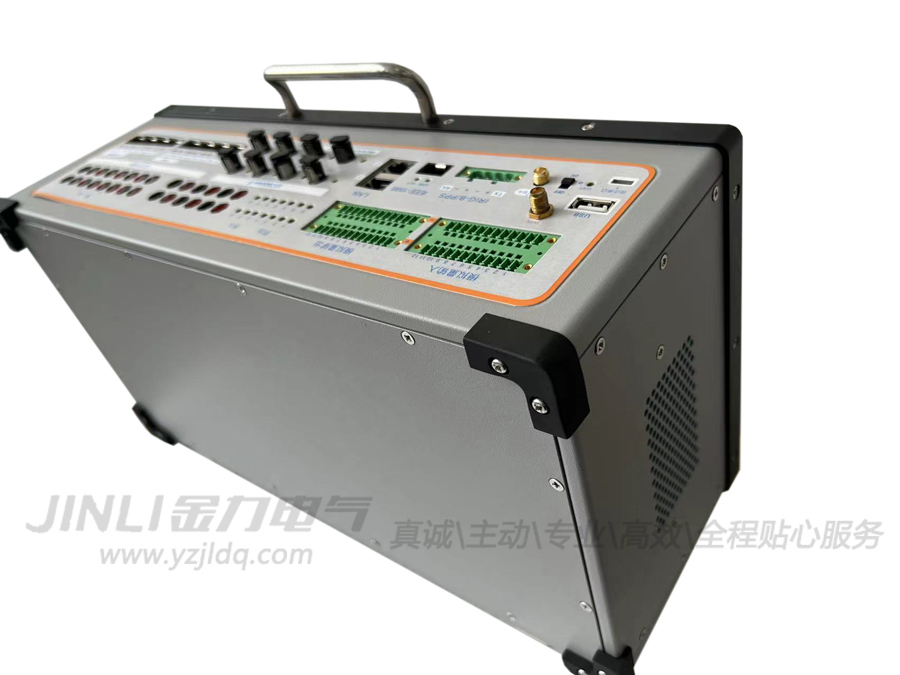

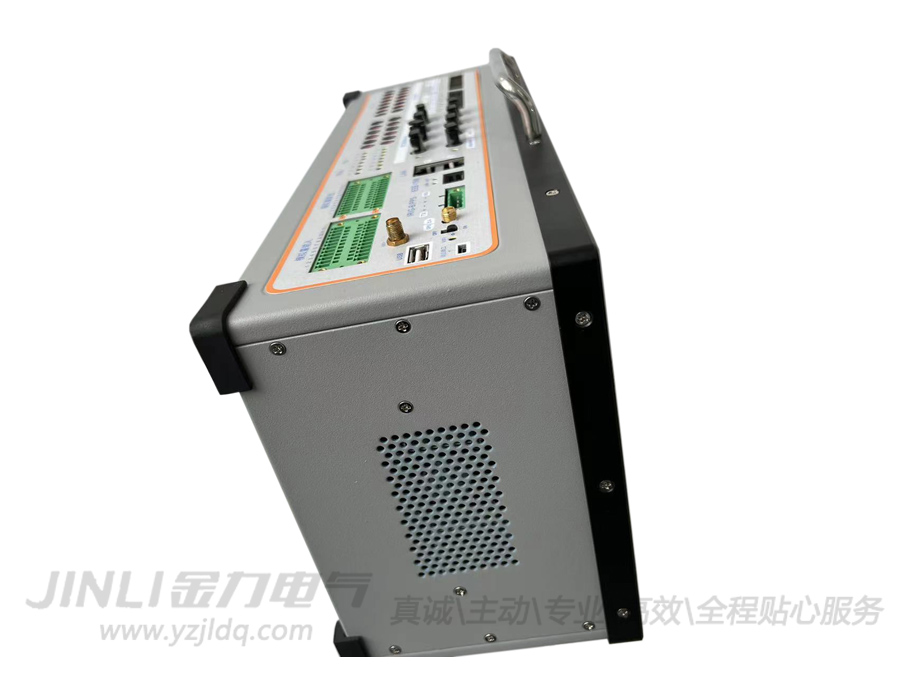

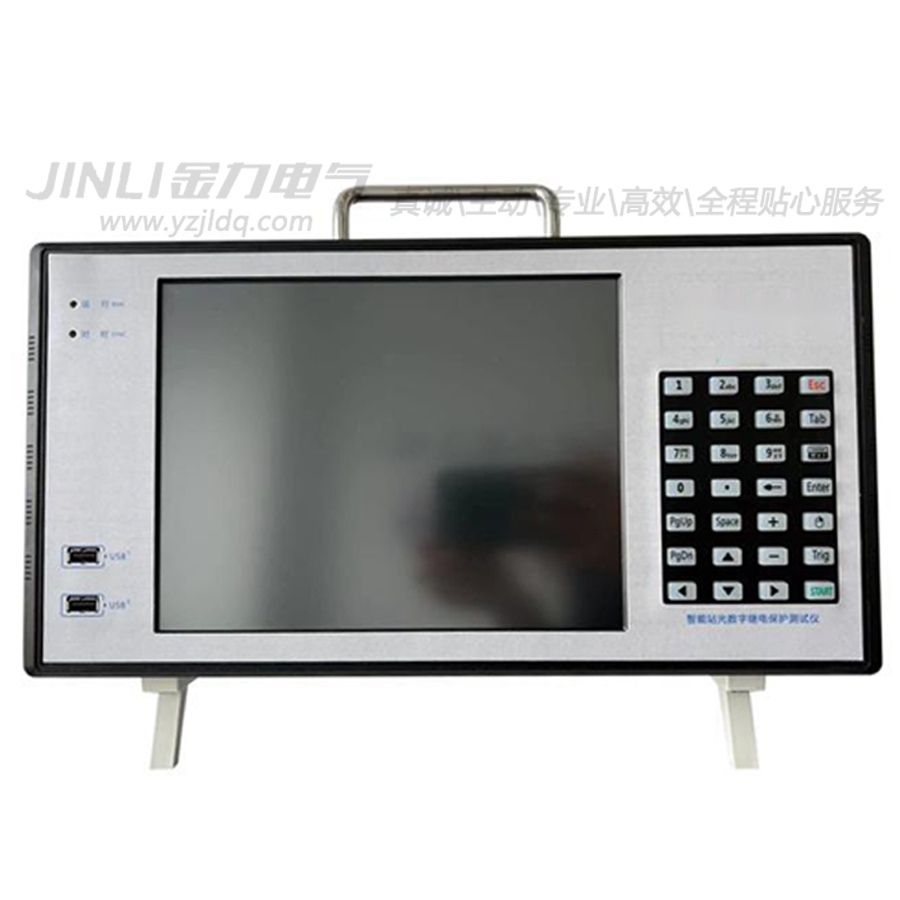

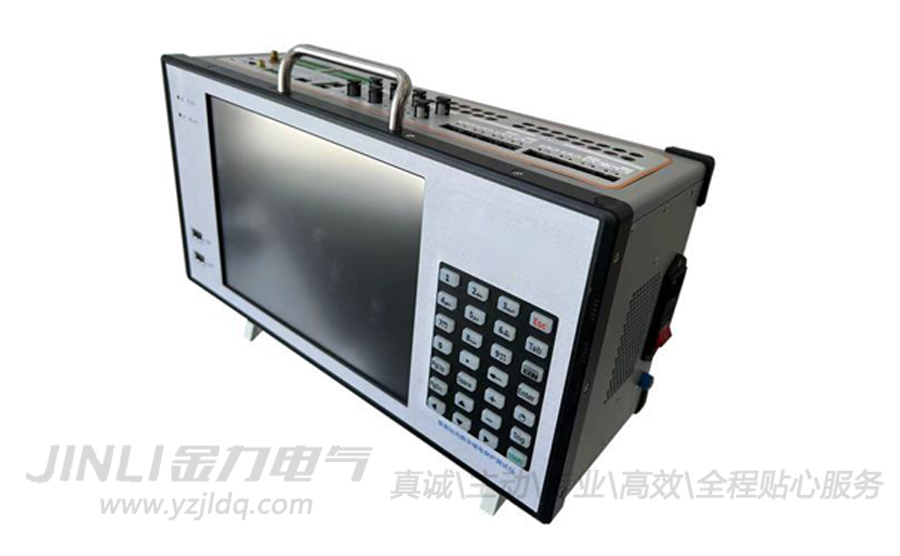

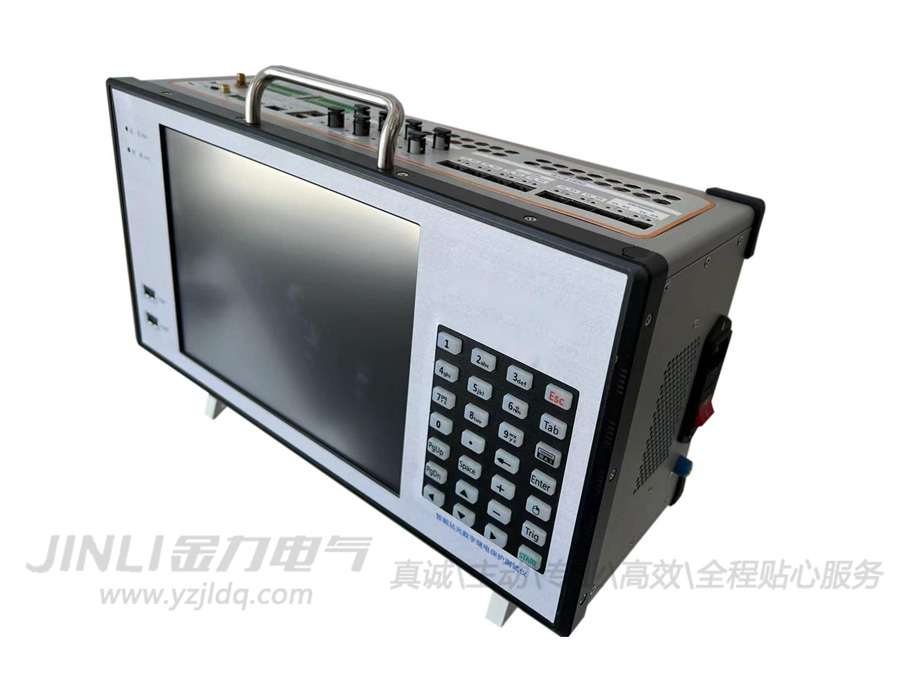

◆ 配備10.4寸高分辨率顯示屏，支持觸摸操作；

◆ 配備WIFI模塊及4G模塊，支持遠程測試功能；

◆ 獨立可調直流電源設有一路大功率110V 或 220V直流電源輸出。

◆ 接口完整裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。

◆ 內置GPS裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。

◆ 完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

◆ 輕小型高集成單機和一體化結構屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。

環境條件：

正常工作溫度：--5℃~45℃

極限工作溫度：--10℃~50℃

儲存及運輸：0℃~40℃

工作濕度：20%~90%，無凝露

工作環境：無腐蝕性氣體

大氣壓力：80kPa~110kPa

海拔：0~3000m

產品參數：

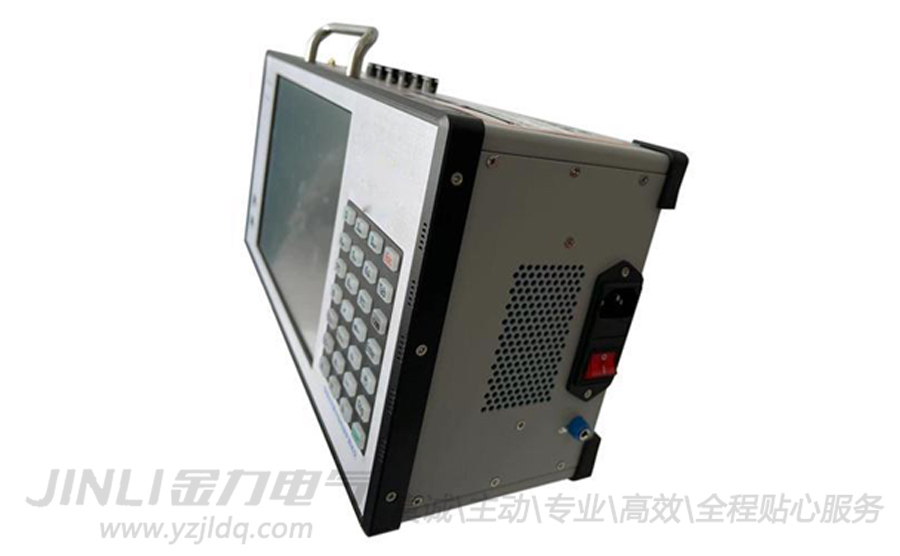

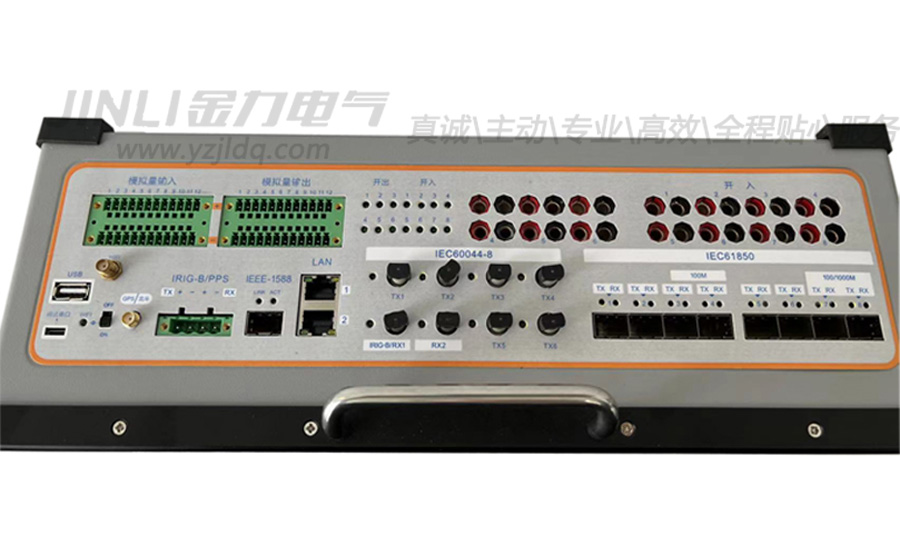

◆ IEC 61850接口

功能：任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端

接口類型：LC

數量:     8對，其中2對為100/1000M自適應，6對為100M

波長:     1310/850nm

◆ FT3接口

功能:    GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送

接口類型:    ST

數量:    6個發送口，2個接收口

◆  相位

范圍:     0~360°

準確度:     ±0.1°

分辨率:     0.1°

◆  頻率

范圍:     0~1000Hz

準確度:     <±0.001Hz(0~65Hz),<±0.01Hz(65~450Hz),<±0.02Hz(450~1000Hz)

分辨率:     0.001 Hz

◆  時間

范圍:     1ms~9999.999s

分辨率:     1ms

◆  開關量輸入

數量:     8對, 可接空接點及帶電位接點(0~250V)

◆  開關量輸出

數量:     6對，其中2對為快速開出

遮斷容量:     DC250V /0.5A

反應時間:     ≤0.1ms

◆ 同步

接口類型:    GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588

數量:    GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對

◆  無線連接

接口類型:     WIFI,4G(選配)

◆  有線連接

接口類型:     百兆Lan口，RJ45

數量:     2個

◆  模擬量小信號輸入

接口類型：航空插頭，交流電壓

數量：12路

◆  供電電源

供電電壓：AC 220V，允許偏差：-20%~15%

供電頻率：47~65 Hz

◆  USB 口

數量：2個

◆  其他

重量：5.5kg

尺寸：146mm x 390mm x 212mm(長x寬x高)

聯機接口：RJ45

顯示屏：10.4寸真彩液晶顯示
