產品簡介：

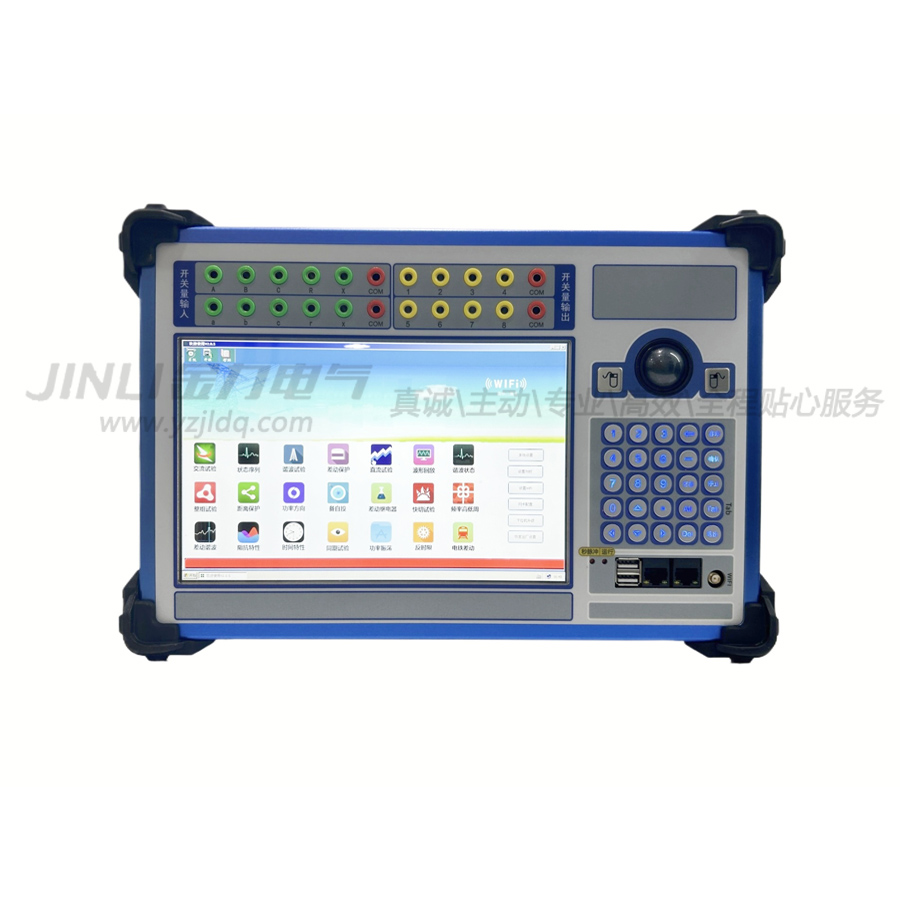

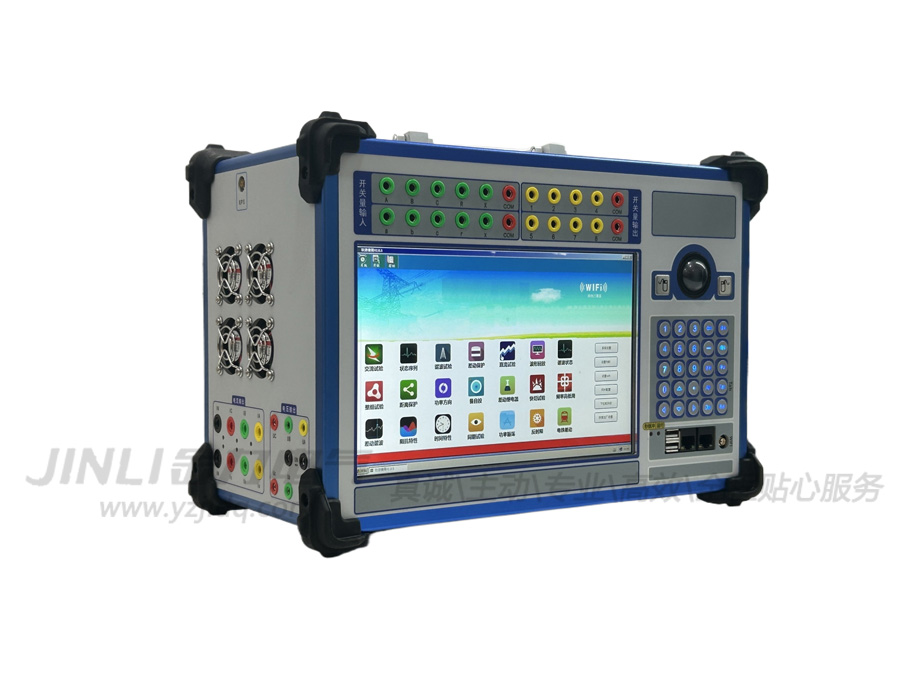

JL5005S手持式六相繼電保護測試儀，是采用zui新一代科技和電子技術成果全新設計的超輕小便攜的手持系列繼電保護測試儀。該系列繼保儀功能配置和操作方式與傳統大型繼保儀完全相同，但體積超小、重量輕，攜帶極其輕松，極大降低了現場人員的工作負擔，提高了現場工作效率。手持系列繼保儀包括JL5003S型三相電流四相電壓標準型、JL5005S型六相電流六相電壓標準型。

產品特性：

◆ 超小型繼保儀，略大于A4尺寸，體積超小，輕松攜帶

◆ 選配內置鋰電池組，可單機滿功率運行4小時以上。測試儀采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，可方便的進行施工現場試驗。

◆ 新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能ZY。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

◆ 高性能主機輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小，線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

◆ 軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等

◆ 具有獨立ZY直流電源輸出裝置設有一路110V 及 220V ZY可調直流電源輸出。

◆  開關量接點豐富有4對開入和2對開出，輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

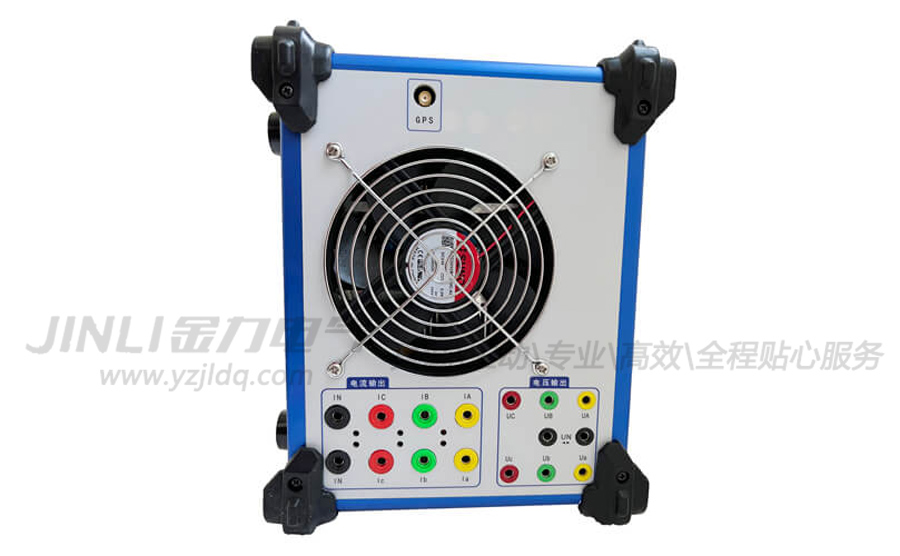

◆ 接口完整帶有兩個USB口和網口，可與計算機及其它外部設備通信，設置的GPS接口可實現雙機同步測試。

◆  完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

產品參數：

◆ 交流電流輸出：AC 6×30A/100VA

◆ 交流電壓輸出：AC6×120V/60VA

◆ 交流輸出精度：0.1%（10~120V）

◆ 直流電流輸出：DC 6×（±10A）/100VA

◆ 直流電壓輸出：DC 6×（±160V）/60VA

◆ 線電壓輸出幅值0～±320V

◆ 相電壓/ 線電壓輸出功率   70VA / 140VA

◆ 直流輸出精度：0.1級

◆ 相位：0~360°

◆ 相位準確度：＜0.5°

◆ 輸出頻率：0~2000Hz

◆ 頻率準確度：＜0.01Hz

◆ 疊加諧波：1~40次諧波

◆ 開關量：10路開入，8路開出

◆ 空接點“0”：≤10k?； “1”：≥20 k?

◆ 電位接點接入“0”：0 ～ +6V； “1”：+11 V ～ +250 V

◆ 8對開關量輸出          DC：250 V／0.5 A；AC：250 V／0.5 A

產品規格：

◆ 尺寸：350×232.5×180mm（長×寬×高）

◆ 重量：13.7kg
